品牌(pai):意大利giuliani anello(朱(zhu)麗(li)安尼)
型號:GAVR25
閥體材質:鋁(lv)合金
最大(da)入口壓力:200mbar
環(huan)境溫度:-10°-+60℃
連接:口徑DN25 UNI-ISO7/1螺紋連接
使用介(jie)質:城市燃氣(qi)、天然(ran)氣(qi)、液化氣(qi)、無腐(fu)蝕性氣(qi)體
技術參數:
-最大入口壓力:..................…..................…...…...…..200 mbar
-空(kong)氣壓(ya)力控(kong)制:..................…..................…...…...…...2-120 mbar
-空氣/燃(ran)氣比(bi):..................…..................…...…...…...…1:1
-入口與(yu)出口的最(zui)小(xiao)壓差:..................…..................…20mbar
-入口與出(chu)口的(de)最大壓(ya)差:..................…..................…150mbar
-空氣入口(kou)連接:..................…..................…......…......…Rp1/4"
-范圍:..................…..................…......…......….…......…...-10℃+60℃
-燃(ran)料(liao):城市燃(ran)氣、天然氣、液化氣,無腐(fu)蝕性氣體。
-結構特點:入口壓力補償(chang),標準供貨,內部管(guan)脈沖,最小流量(liang)調節螺栓(shuan),快速密封墊片。所(suo)有(you)型號配有(you)入口/出口(kou)和空(kong)氣管道配(pei)件連(lian)接。
-材料:鋁閥體:內部是鋁、鋼、黃(huang)銅和合成(cheng)材料;丁(ding)腈(jing)橡膠墊片及О型(xing)圈。
工作原理(li):
比(bi)例(li)控(kong)制閥(fa)用于實現恒定(ding)的(de)空氣/燃(ran)氣比,獲得在不同狀(zhuang)態下
燒嘴(zui)燃燒所需要(yao)的壓(ya)力(li)。比例(li)控(kong)制閥允許(xu)在出口壓(ya)力(li)范圍內以高精(jing)確度持續地調節(jie)(jie)壓(ya)力(li)。裝入(ru)調節(jie)(jie)系統(tong)內的旁路螺桿可(ke)以實(shi)現最小(xiao)燃氣(qi)流量連續調節(jie)(jie),而不(bu)需要更換鉆(zhan)孔螺栓(shuan)。
比例(li)閥通過空氣(qi)(qi)進氣(qi)(qi)管道的壓(ya)力來運行,其控制(zhi)出口燃氣(qi)(qi)壓(ya)力和空氣(qi)(qi)壓(ya)力比為(wei)1:1。流量(liang)控制(zhi)是(shi)完全通(tong)過空氣(qi)調節裝置來實現的。
由于燒嘴工(gong)作導致的流量(liang)變化會對無(wu)論是(shi)燃氣(qi)還是(shi)空(kong)氣(qi)都產生同樣(yang)的效果,因(yin)此保持(chi)比例恒定不變。
VRGA具有(you)優越的調節性(xing)能,有進口壓(ya)力(li)作用的補償膜來保證其性(xing)能(neng),彈簧完全抵消了(le)膜板系統(tong)的重量,確保(bao)最高的靈敏度(du)。
設置:
出口(kou)壓力標(biao)準(zhun)是旋動調整螺桿(5,fig.1-2)控制(zhi)的;逆時(shi)(shi)針(zhen)旋轉降低壓力(li),順時(shi)(shi)針(zhen)則(ze)增加(jia)壓力(li)。
控制(zhi)閥必須在空(kong)氣控制(zhi)線連接與燃燒器中作業。
遵(zun)循這建(jian)議來運作,進出口壓力差必(bi)須在(zai)20mbar與150mbar之(zhi)間。
壓力管道的上下游之間的調節(jie)器和空氣控制線(3,fig.1-2)來計(ji)量相對的壓力等級,所以此建議能簡單(dan)的規范。
螺桿(6,fig.1-2)標定裝置的最小負載組成了(le)控制(zhi)系統,為了(le)正確規定,按逆時針方向完全擰開(kai)直到(dao)螺桿機械性鎖上。在(zai)這位置沒有一點燃氣(qi)通過,慢(man)慢(man)擰緊(jin)螺栓(shuan)(6.fig.1-2)直(zhi)到裝置的要求得(de)到滿足。
安(an)裝:
空氣/燃氣比例控制閥只能安裝在水平管道和控制保護蓋面朝下,氣流方向按照閥體上規定的方向一致。
設備安裝到系統上時,必須使用適當的工具安裝在進出孔的中心位置。安裝時,嚴禁使用頂蓋套管上的操作桿來裝配調節器。
一個(ge)合適(shi)的氣體過濾器必須安裝(zhuang)在每個(ge)系統(tong)的上(shang)游。
管道保證是干凈和不堵塞的,所以裝置是不受壓的。
確(que)保安裝(zhuang)調節器不接觸(chu)不穩(wen)管面(mian)。
檢查(cha)裝置是(shi)否適合(he)預備使用。
應連接上用來控制空氣進入量的聯接入口(G1/4”螺紋孔),通過直徑不大于4 mm的銅管,下游的空氣調控基部與他們的距離等于5倍的管道直徑。

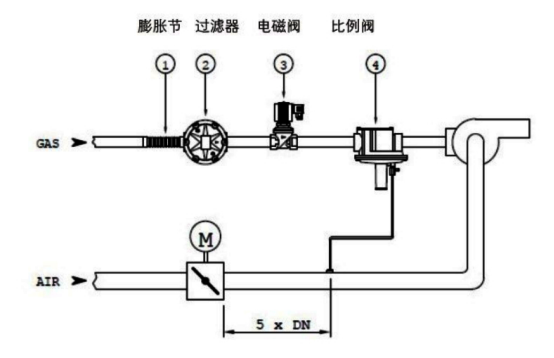

安裝示意圖:
