品牌:意大利giuliani anello(朱麗(li)安尼)
型號:GAVR50/40
閥體材質:鋁(lv)合(he)金
最(zui)大入(ru)口壓(ya)力:200mbar
環境溫度:-10°-+60℃
連接(jie):口徑DN50 UNI-ISO7/1螺(luo)紋連接
使用介質:城市(shi)燃氣、天然(ran)氣、液化氣、無腐蝕性氣體(ti)
技術(shu)參數(shu):
-最大入口(kou)壓力:..................…..................…...…...…..200 mbar
-空氣壓力控(kong)制:..................…..................…...…...…...2-120 mbar
-空(kong)氣/燃氣比:..................…..................…...…...…...…1:1
-入口(kou)與(yu)出口(kou)的最小壓差(cha):..................…..................…20mbar
-入口與出口的最大壓(ya)差(cha):..................…..................…150mbar
-空氣入口連接:..................…..................…......…......…Rp1/4"
-范圍:..................…..................…......…......….…......…...-10℃+60℃
-燃料:城市燃氣(qi)、天然氣(qi)、液(ye)化氣(qi),無腐蝕性(xing)氣體(ti)。
-結(jie)構特點:入口壓力補償,標準供貨,內(nei)部管脈沖,最小流量(liang)調節螺栓,快速密(mi)封墊片。所有(you)(you)型(xing)號配有(you)(you)入口/出口和空氣(qi)管道配(pei)件連接。
-材料:鋁閥(fa)體:內部(bu)是鋁、鋼、黃銅和合成材料;丁腈橡膠墊(dian)片及О型圈(quan)。
工(gong)作(zuo)原理:
比(bi)例控制閥(fa)用于實現恒定的(de)空氣(qi)/燃氣(qi)比,獲得在不同狀(zhuang)態下
燒(shao)(shao)嘴燃(ran)燒(shao)(shao)所需要的壓(ya)力。比例控制閥允許在(zai)出口壓(ya)力范圍內以高精確度持續地調(diao)節(jie)(jie)壓(ya)力。裝入調(diao)節(jie)(jie)系統內的旁路(lu)螺桿可以實現(xian)最小燃(ran)氣(qi)流量連續調(diao)節(jie)(jie),而不需要更換鉆(zhan)孔螺栓。
比例閥通(tong)過空(kong)氣(qi)(qi)進氣(qi)(qi)管道的壓(ya)力(li)來運行,其(qi)控制出(chu)口燃(ran)氣(qi)(qi)壓(ya)力(li)和空(kong)氣(qi)(qi)壓(ya)力(li)比為1:1。流量控制是完全(quan)通過空氣調節裝置來實現的。
由于(yu)燒嘴工作導(dao)致的(de)流量變化會對無論是燃氣還是空氣都產生同樣的(de)效果,因此保持(chi)比例恒定不(bu)變。
VRGA具(ju)有優越(yue)的(de)調節性(xing)能,有(you)進口(kou)壓力(li)作(zuo)用的補(bu)償膜來保(bao)證其性能,彈簧完全抵消了膜板(ban)系統的重(zhong)量,確保最(zui)高(gao)的靈敏度。
設置:
出口壓力標準是旋動調(diao)整螺桿(gan)(5,fig.1-2)控制的;逆(ni)時針旋轉降低壓力,順時針則增加壓力。
控制(zhi)閥必須在空氣控制(zhi)線連(lian)接與(yu)燃(ran)燒器中作業。
遵循這建議來運(yun)作,進出口(kou)壓力差必須在20mbar與150mbar之間。
壓力管道(dao)的上下游之間的調(diao)節器(qi)和空氣控制(zhi)線(3,fig.1-2)來計量相對的壓力等級(ji),所以此建議(yi)能簡單的規范。
螺桿(6,fig.1-2)標定(ding)裝置的(de)最(zui)小負載組成(cheng)了(le)控制系(xi)統,為了(le)正確規定(ding),按逆時針(zhen)方向完全擰開直(zhi)到螺(luo)桿機械性鎖上。在這位置沒(mei)有(you)一點燃氣通過,慢慢擰緊螺(luo)栓(shuan)(6.fig.1-2)直到裝置的要求得到滿足。
安裝:
空氣/燃氣比例控制閥只能安裝在水平管道和控制保護蓋面朝下,氣流方向按照閥體上規定的方向一致。
設備安裝到系統上時,必須使用適當的工具安裝在進出孔的中心位置。安裝時,嚴禁使用頂蓋套管上的操作桿來裝配調節器。
一個(ge)合適的(de)氣體過濾器(qi)必須安(an)裝在(zai)每個(ge)系統(tong)的(de)上游。
管道保證是干凈和不堵塞的,所以裝置是不受壓的。
確保安裝(zhuang)調(diao)節(jie)器不(bu)接觸不(bu)穩管(guan)面。
檢查裝置(zhi)是否適合預(yu)備使(shi)用。
應連接上用來控制空氣進入量的聯接入口(G1/4”螺紋孔),通過直徑不大于4 mm的銅管,下游的空氣調控基部與他們的距離等于5倍的管道直徑。

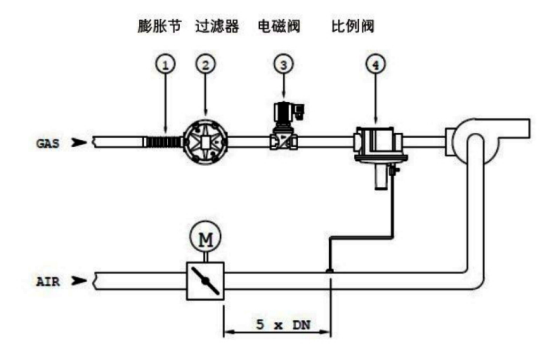

安裝示意圖(tu):
